简介补燃型燃机余热锅炉的补燃流程

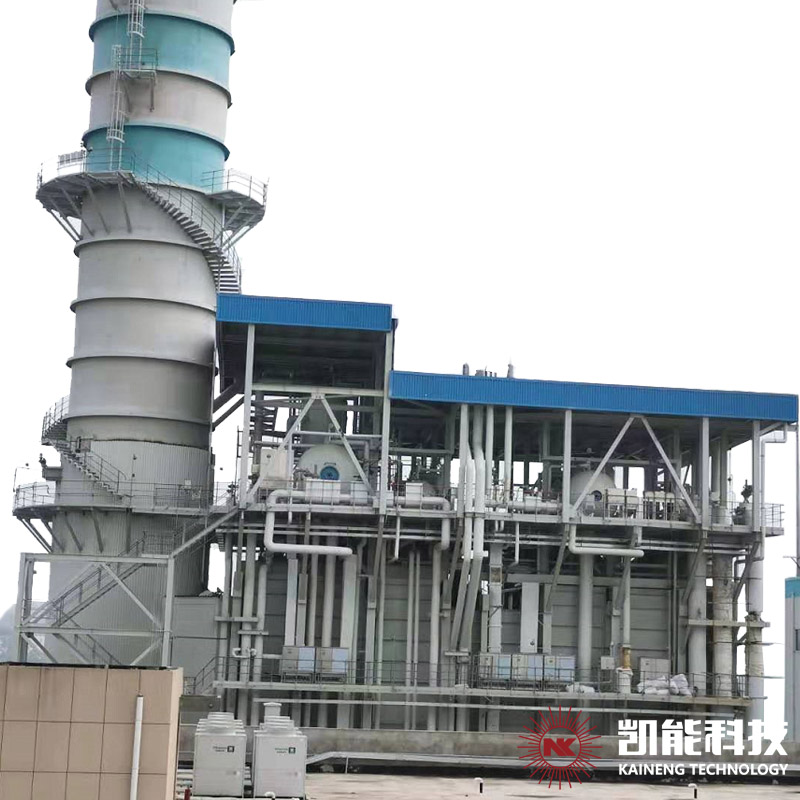

补燃型燃机余热锅炉，即燃气-蒸汽联合循环发电的燃气轮机余热锅炉。该种燃机余热锅炉采用模块化结构，适用于以天然气为燃料的燃气轮机排气条件并配置了以天然气为设计燃料的烟道式补燃装置以使余热锅炉达到发电所需的中温中压蒸汽参数。
燃机排出的烟气通过进口烟道,进入烟气挡板门,系统单循环时烟气通过挡板门上部从旁通烟道对空排出;系统联合循环时,烟气通过挡板门后进人烟道式补燃装置,烟道式补燃装置采用天然气,利用燃机排气中的残余氧量进行补燃,提高了燃机排气温度。烟气然后再通过过渡烟道进入燃机余热锅炉本体,依次水平横向冲刷高温过热器,低温过热器、中压蒸发器、中压 高温省煤器、低压蒸发器、中压低温省煤器,再经出口烟道由主烟肉排出。
